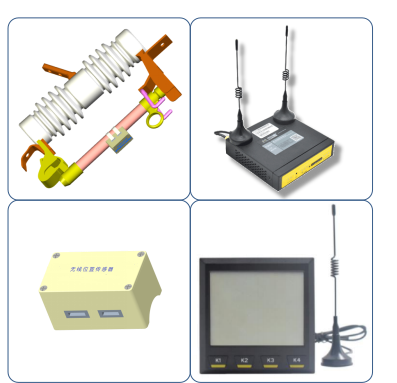

10kV线路户外跌落式熔断器在线监测装置XR2020-PRDQ
10kV线路户外跌落式熔断器在线监测装置能够监测配变跌落式熔断器开关位置状态、熔断器电流，熔断器温度，运用数据采集、分析、判断，并上报故障位置、相别等重要信息以便及时处理，保障线路快速恢复正常供电，避免因变压器、线路长期非全相运行可能发生的事故。
功能概述：
1、 故障定位：故障跌落/故障未跌落/GPS北斗定位
2、 熔丝匹配：负荷数据/故障数据/保护配合
3、 接地查找：配合异频信号发生器，辅助接地故障定位
4、 状态监测：重过载、三相不平衡、缺相运行
5、 停电分析：辅助统计停电时户数，开展停电原因分析
6、 配电物联：将相关数据传输融合终端，实现台区状态全感知
技术参数：
|
型号 |
系统电压 |
额定电压 |
额定电流 |
额定开断电流 |
爬电距离 |
外形尺寸 （长×宽×高） |
|
|
熔断器底座 |
熔断件 |
||||||
|
kV |
kV |
A |
A |
kA |
mm |
mm |
|
|
PRHW10-12(W)/100 |
10 |
12 |
100 |
6～100 |
16 |
372 |
500×395×110 |
|
PRHW10-12(W)/200 |
200 |
75～200 |
|||||
|
PRW10-12(W)/100 |
100 |
6～100 |
|||||
|
PRW10-12(W)/200 |
200 |
75～200 |
|||||
|
PRHW10-12F/100 |
100 |
6～100 |
530×535×150 |
||||
|
PRHW10-12F/200 |
200 |
75～200 |
|||||
|
PRW10-12F/100 |
100 |
6～100 |
|||||
|
PRW10-12F/200 |
200 |
75～200 |
|||||
大爬距高海拔熔断器：
|
型号 |
系统电压 |
额定电压 |
额定电流 |
额定开断电流 |
爬电距离 |
外形尺寸 （长×宽×高） |
|
|
熔断器底座 |
熔断件 |
||||||
|
kV |
kV |
A |
A |
kA |
mm |
mm |
|
|
PRW10-12/100 |
10 |
12 |
100 |
6～100 |
16 |
420 |
500×395×110 |
|
PRW10-12/200 |
200 |
75～200 |
|||||
